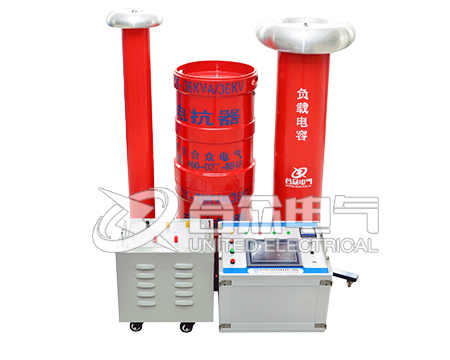

在電力部門中常見的變頻諧振裝置的主要組成部分分別是調頻調壓電源、隔離變壓器、電抗器、激勵變壓器和電容分壓器組成。同時串聯諧振連接方式是由被試品的電抗器與電容構成;被試品被分壓器并聯著，這樣做的主要作用是用于測量被試品上的諧振電壓的值并作過壓保護信號;由于變頻諧振裝置在電力行業需要使用的部門比較多，如果在操作過程中有稍許不注意的地方就有可能造成設備的損壞及影響測量的準確性，通常相關操作人員都需要經專人做崗前培訓，那么下面我們就稍微總結幾點變頻諧振裝置在使用是使用注意的細節，及日常的保養。調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供變頻諧振的激勵功率。那么下面我們就具體的介紹下變頻諧振試驗裝置日常的維護及一些小故障的排查及處理.方法

    常見的注意細節：

    1在操變頻諧振裝置的時候操作人員應該不少于2人且在使用時應該服從本公司的操作規范。

    2這個試驗設備應交由該試驗設備專業人士進行操作，試驗之前應給多做操作方面的準備，熟讀操作說明書，重復操作訓練。

    3設備的各處接線應該按規范進行接連，不要因為接線錯誤導致設備的損壞。

    4.了確保每次試驗的安全正確，每個操作人員不僅要熟悉本產品說明書外，還要遵照國家規定的操作規程進行操作。

    5.本裝置使用時，輸出的是高電壓或超高電壓，因此在使用過程中必須得做到可靠接地，注意操作時候的安全。

    常見的一些故障的原因及排除方法：

    一.自動調諧不能完成，找不到諧振點：

    現象：調諧曲線完全是一條直線，調諧完成后儀器提示沒有諧振點

    原因分析：回路接地不夠牢靠，有可能是試驗回路接線錯誤，或者是裝置某一設備接線開路

    排除方法：1.檢查接地設備是否可靠，接地連接線是否有斷開未接好的地方;

    2查看每一只電抗器的通斷;

    3查看勵磁變壓器的高低壓線圈的通斷;

    4查看分壓器的高低壓電容臂的通斷;

    5查看分壓器的信號線的通斷;

    二.風扇不能啟動：

    原因分析：是由于我們在進行故障保護、急停、失諧保護操作后，沒有及時按“故障復位”按鈕;

    排除方法：1.首先我們先關掉該設備的電源，讓該設備停置半個小時，然后我們再將設備重啟，按設備面板上的“復位”按鈕，我們重新再次啟動設備。

    2.要是風扇還是不能正常工作，那么我們就需要和廠家進行溝通，不要自己拆卸設備!

    6.設備本身升壓時沒有諧振點，還需要查看抵償電容器的通斷;

    上面就是我們對變頻諧振裝置的維護以及進行操作時應該注意的一些細節，及平時遇見故障的一些排查及解決的一些方法，希望能給大家在平時操作中當做參考，當然上面都是一些常見的并不是很完善，以后會陸續補充起來，有其他檢測設備的參考資料可以在合眾電氣官網m.ogen888.cn進行查閱。
