使用和操作

安全操作注意事項

使用前必須將儀器的接地端子可靠接地。所有人員必須遠離高壓才能開始測量。

只有當儀器的“內高壓允許”鍵未按下時,接觸儀器的后面板和測量線纜與被試品才是安全的。當儀器的“內高壓允許”鍵按下時，蜂鳴器將鳴叫示警

儀器正在測量時，嚴禁操作除“啟動”鍵外的所有按鍵。但可用“啟動”鍵退出測量狀態。

應保持儀器后面板的清潔，不要用手觸摸。如后面板有污痕，請用干布擦拭干凈以保證良好的絕緣。

測量非接地試品(正接法)時,“Hv”端對地為高電壓，測量接地試品(反接法)時,“Cx”端對地為高電壓，隨儀器配備的紅色、蘭色電纜為高壓帶屏蔽電纜，使用時可沿地面敷設，但必須將電纜的外屏蔽接至專用接地端。

不得自行更換不符合面扳指示值的保險絲管，以防內部變壓器燒壞

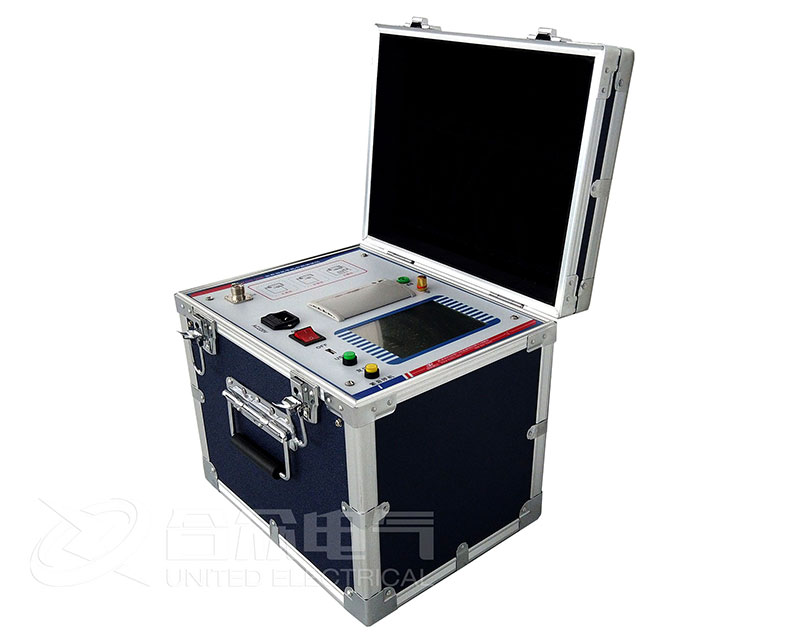

抗干擾異頻介損測試儀的顯示方式

儀器以點陣式帶背光LCD顯示,便于室內與戶外讀數.顯示值為最終測量接果(tgδ和電容量),無須換算。

操作

非接地試品的測量(正接法)

通電前的準備

a.關電源;

b.用導線將儀器面板上的接地段子可靠接地；

c.從“Hv”端子用專用線纜(紅色)接至被試品高壓端(此線帶高壓)，“Cx”端子用專用線纜(蘭色)接至被試品低壓端，注意芯線“Cx”接被試品，電纜插頭端的引出線連至專用接地端；如果試品低壓端有屏蔽端子(如標準電容器)，可用導線將該端子與線纜的內屏蔽(夾頭端的引出線)“E”連接后接地。

操作步驟

按下“電源”鍵，直至儀器自檢完畢，窗口顯示

內接 正接

試驗電壓 10kV

此時按“輸出電壓選擇”鍵選擇合適的電壓，按“正/反接線”鍵選定正接線方式;然后先按下“內高壓允許”鍵，再按下“啟動”鍵;儀器開始測量，蜂鳴器發出訊號，并在顯示窗口從5到1倒計數(此時可松開“啟動”鍵，以退出測量狀態)。

倒計數結束，高壓加至試品，蜂鳴器發出警示訊號，測量過程不超過60秒，測量結束，高壓自動降下;為保障人員安全，此時必須按窗口提示信息將“內高壓允許”鍵彈起，窗口才會顯示測量結果。如果需要打印，按一下“打印”鍵就可以打印測量結果。最后彈起“停止/啟動”鍵，結束一次測量過程。
