10kV電纜交流耐壓試驗操作流程

一、試驗設備

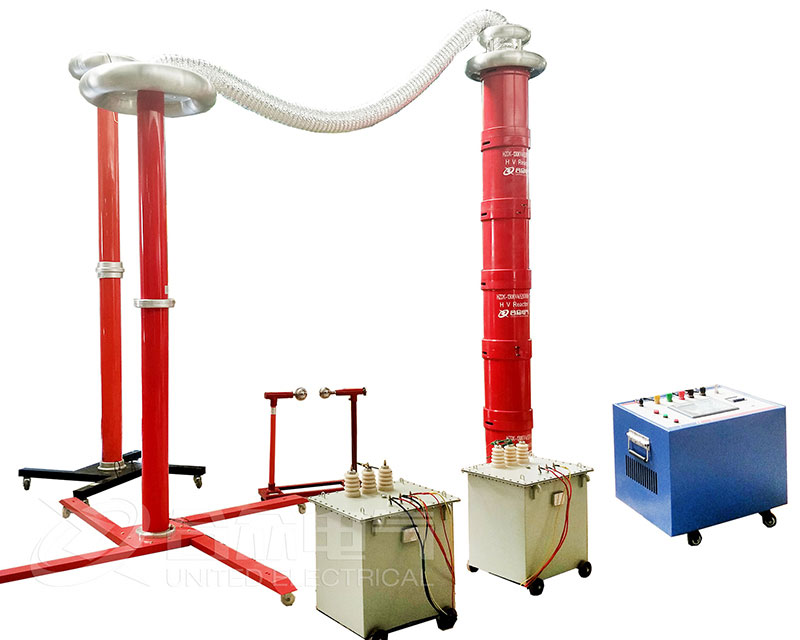

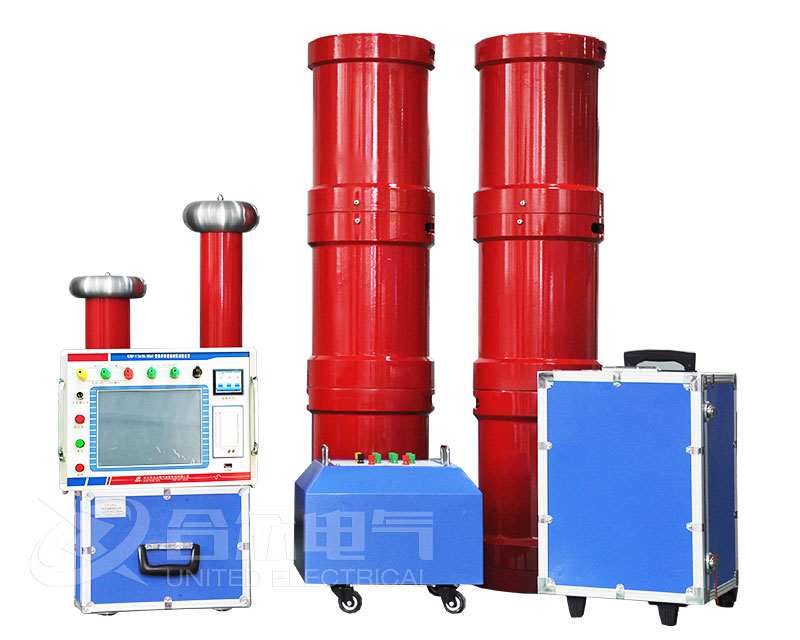

串聯諧振試驗裝置（常用）

變頻電源

勵磁變壓器

電抗器（可調節電感量）

電容分壓器（測量電壓）

補償電容器（可選，用于長電纜）

其他輔助設備

絕緣電阻測試儀（試驗前檢查絕緣）

萬用表、接地線

安全圍欄、警示牌、絕緣手套等安全工具

二、試驗前準備

安全措施

斷開電纜兩端與設備的連接，確保電纜完全放電。

在電纜兩端懸掛“高壓試驗”警示牌，設專人監護。

確認電纜終端頭清潔、無損傷。

絕緣檢查

用2500V兆歐表測量電纜主絕緣電阻（≥1000MΩ為合格）。

接線檢查

確保試驗設備接地可靠，接線無松動。

三、接線方法

串聯諧振接線（以變頻諧振為例）

變頻電源 → 勵磁變壓器 → 電抗器（串聯或并聯）→ 電纜被試相（其他兩相接地）。

電容分壓器并聯在電纜終端，用于測量試驗電壓。

接地線：電纜非被試相、電抗器外殼、分壓器低壓端均需可靠接地。

（注：實際接線需參考串聯諧振試驗裝置設備說明書）

四、試驗流程

參數設置

根據電纜長度、電抗器電感量計算諧振頻率（通常30-300Hz）。

設置試驗電壓：2U0（10kV電纜U0=8.7kV，試驗電壓為17.4kV）。

設置耐壓時間：5分鐘（GB/T 3048.8-2007）。

升壓過程

緩慢升高變頻電源輸出電壓，觀察諧振點（電流最大、電壓穩定）。

達到諧振頻率后，升至目標電壓（17.4kV），開始計時。

耐壓監測

實時監測電壓、電流波形，無劇烈波動或擊穿現象。

試驗結束

時間到后，均勻降壓至零，斷開電源，放電并接地。

五、試驗標準

電壓標準（依據GB/T 3048.8-2007、DL/T 849.6-2016）

10kV交聯聚乙烯電纜（XLPE）：

試驗電壓：17.4kV（2U0），頻率30-300Hz。

耐壓時間：5分鐘。

油浸紙絕緣電纜：

試驗電壓：1.6U0（13.9kV），工頻50Hz。

合格判定

耐壓期間無擊穿、閃絡、異常放電。

試驗后絕緣電阻與試驗前無明顯下降。
