接線準備

將接地線一端夾在地網上，一端可靠接的接于面板的接地端子上。

注意：地網的接地點應具有良好的導電性，否則會影響測量的正確性，甚至危及人身安全。

將專用測試線三芯航插插頭插入氧化鋅避雷器特性測試儀面板的“電壓輸入”插座并鎖緊，將專用測試線二芯航插插頭插入面板的“電流輸入”插座并鎖緊。

將與“電壓輸入”連接的電纜線另一端的鱷魚夾夾在被試品同相的PT次側，并保證接觸良好。注意:在從P處或試驗電壓上取參考電壓時，應小心接地，以避免P工次側試驗電壓短路。

將與“電流輸入”連接的電纜線另一端鱷魚夾夾在被試品下方的計數器或100Ω的電阻兩端，并保證接觸良好。(只有當計數器指針回到零位時，才說明接觸良好。)

插上電源插頭。

測試步驟

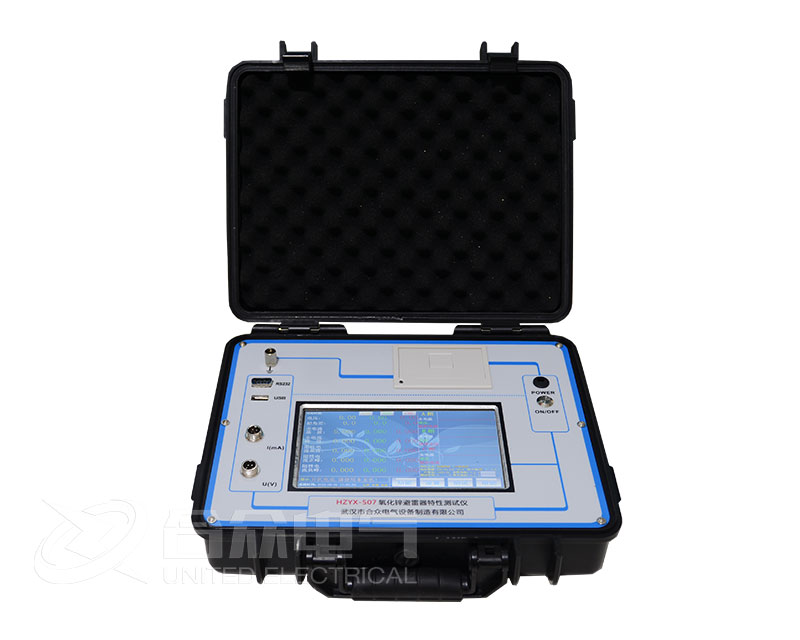

合上電源開關，氧化鋅避雷器特性測試儀顯示開機頁面。

按“確認”鍵，進入主菜單。

根據現場情況選擇“標準測試”或“自定義測試”進行測試。如果選擇“標準測試”后按“確認”鍵，“輸入電壓比例”按確認鍵，數秒后，顯示測試結果。

如果選擇“自定義測試”，先對相位角進行校正。按“確認”鍵后，選擇“抗干擾測試”，按“確認”鍵進行測試，數秒后顯示測試結果。

試驗結束后現場清理

關閉電源開關，拔下電源線。

將兩根專用測試電纜線拆除并收好，方便下次使用。

拆除接地線，并整理好。
