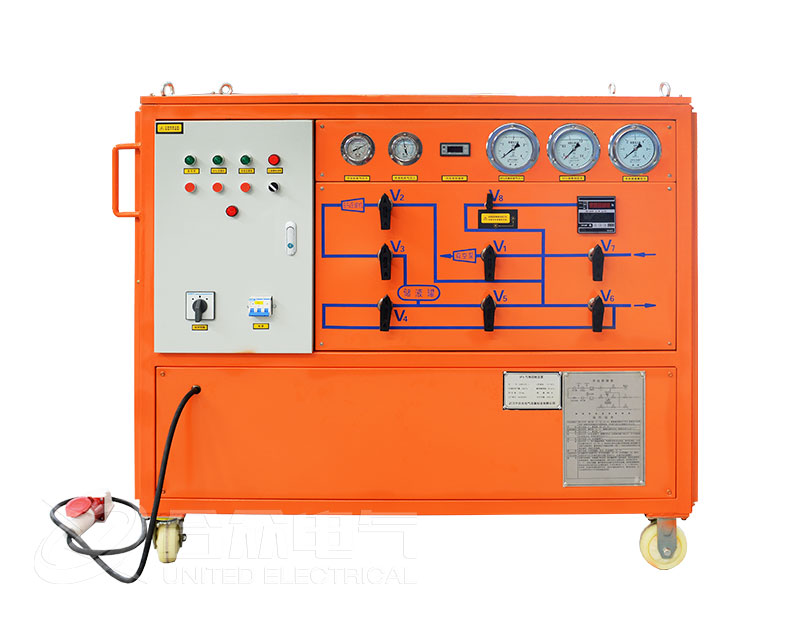

sf6氣體回收凈化裝置維護保養方法說明

作者：合眾電氣發布時間：2025-06-24瀏覽量：637 次字體顯示：【大】【中】【小】

sf6氣體回收凈化裝置及其環境應經常保持清潔，對各主要設備應經常檢查按期維修和保養，請注意不能隨意松動任何接頭、螺栓、螺母，應有專門人員進行操作、維修。

真空泵

使用中注意事項

經常注意油位。

泵起動后再打開閥門。

經常注意泵運轉是否正常,有無特殊聲響，電機是否超負荷運轉注意泵溫升不超過 40℃。

嚴禁用煤油、汽油、酒精等對泵作非拆卸的清洗。若泵長期擱置不用，應將油放盡，然后注入新油。

換油期

新泵跑合運轉后，可能有少量金屬碎屑和其他雜質在油箱中沉積起來，對泵的性能不會有影響，但以除去為宜，推薦在使用100小時后，把油放出，把含有雜質的少部分油除去，其余的清潔油仍可用濾網過濾后加入泵內，酌量補充一點新油，以后的換油期，需油用戶根據使用情況和效果酌情決定。原則為一年更換一次(約2000小時)。

換油方法

先開泵運轉約半小時，待油變稀，停泵從放油孔放油。再敞開進氣口運轉 10~20秒，此間可以吸氣口緩緩加入少量新油。以更換泵內的存油，如出來的油很臟，后者可重復進行，不可用清洗液沖洗泵內存油和雜質。

SF6壓縮機
使用注意事項

因啟動過頻會影響電機壽命，所以每小時啟動次數應盡量少于5次，每次停機時間應在3分鐘以上。

盡量避免壓縮機較長時間真空運轉，故回收時要注意觀察壓縮機進氣口壓力，當回收初壓力(M1)顯示為零表壓，達到預定值，及時停止壓縮機回收。
運轉中的油面應保持在視油鏡范圍內，即1/4-3/4位置。缺油停止運行。

換油期

原則上為一年更換一次(約2000小時)

換油方法

隔斷SF6壓縮機系統，松開回油管接頭，從放油孔放油，清潔后加油至中心位置，再連接好回油管路，對SF6壓縮機抽真空，抽至100Pa 以下壓縮機方可投入使用。

冷凍系統

系統描述

冷凍系統由冷凍壓縮機、風冷冷凝器、貯液器、過濾器、電磁閥、熱力膨脹閥、蒸發器等組成。為了保持冷凝器的高效能，應注意本裝置工作場地的清潔，冷凝器進風面與墻距離至少0.5米。

冷凍壓縮機

冷凍壓縮機為全封閉壓縮機，每小時開停次數應少于5次，每次運轉時間在5分鐘以上，一次停機時間不少于3分鐘。運行中應檢查冷凍壓縮機吸排氣壓力值是否在規定范圍內，高低壓壓力控制器出廠時已調整好控制值，當?shù)陀诘蛪合拗禃r，待壓力升高后，當超過高壓限值時，待壓力降低后重新啟動壓縮機。

運行中應注意冷凍壓縮機有無異常聲響，冷凝器風扇運轉是否正常，若發現異常現象，則切斷電源，然后進行檢查修理。

注意各連接部位是否有泄漏和滲油現象，滲油的部位往往是泄漏部位，發生上述現象，及時停機檢查處理。

運行中勿直接接觸配管，以免高溫部分對人體的燙傷。

不得隨便松動各連接部位的螺栓及接管螺母，檢修應有專門人員進行。

冷凍系統檢修后嚴格清洗、干燥，不得殘留有任何雜質，并對冷凍系統抽真空至100Pa以下方可充注R22投入使用。

將氟里昂鋼瓶與加液口截止閥相連，先不要擰緊螺帽，開一下氟里昂鋼瓶，使氟里昂氣體沖出，以排盡管路內的空氣，然后再擰緊該螺帽，打開截止閥。開啟冷凍壓縮機吸入氟里昂，注意此時應控制氟里昂鋼瓶閥門開啟度，避免流量過大使壓縮機積液。

充注過程中注意氟里昂鋼瓶重量變化，達到充注量后即可停止充注。

關閉氟里昂鋼瓶閥門、截止閥，恢復正常工作狀態。如果制冷劑過量，應從加液口放出R22。

凈化、干燥系統

油分離器

裝置中有兩只油分離器，安裝在SF6壓縮機出口。

干燥過濾器
