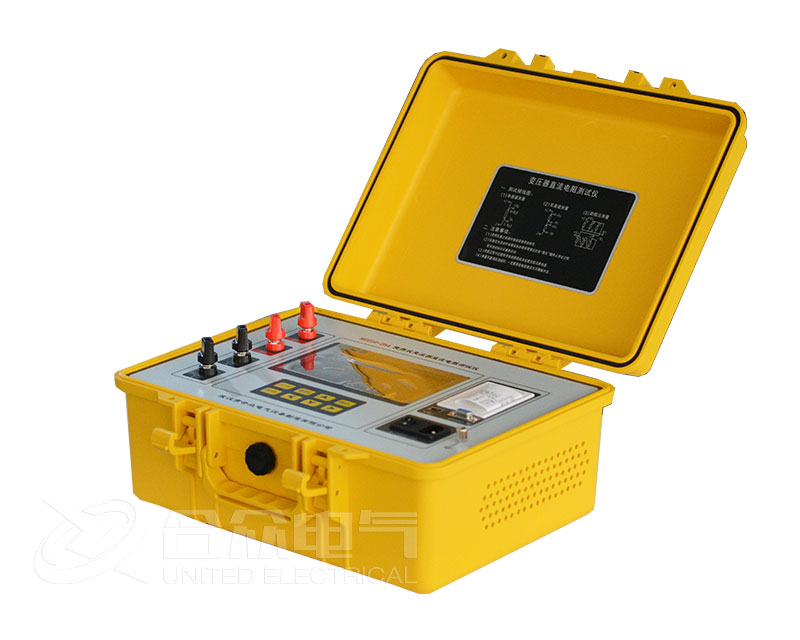

直流電阻測試儀主要用于測量變壓器、電機、互感器等電氣設備的繞組直流電阻，其測試原理和操作方法如下：

測試原理

基于歐姆定律（R=U/I），通過恒流源輸出直流電流（通常為1A、10A等），測量被測繞組兩端的電壓降，計算出電阻值。

四線制測量法（凱爾文電橋法）：消除引線電阻影響，提高精度。

電流端（C1、C2）：輸出測試電流。

電壓端（P1、P2）：僅測量電壓，不通過電流，避免引線電阻誤差。

消磁（退磁）功能：大容量設備（如變壓器）測試時需消除剩磁，防止電流不穩定。

抗干擾設計：抑制工頻干擾，提高信噪比。

溫度補償：自動換算至標準溫度（如20℃）下的電阻值。

試驗步驟

測試前準備

斷電：確保被測設備完全斷電并放電。

接線方法：

四線制接法：電流端（C1、C2）接外側，電壓端（P1、P2）接內側（靠近繞組）。

短接繞組其他分接（如變壓器分接開關置于同一檔位）。

接地：直流電阻測試儀與被測設備需可靠接地，防止靜電干擾。

測試步驟

開機：接通電源，儀器自檢。

參數設置：

選擇測試電流（根據繞組阻抗選擇，如變壓器高壓側用10A，低壓側用100A）。

設置測試時間（通常自動模式即可）。

開始測試：

啟動測量，直流電阻測試儀自動輸出電流并顯示電阻值。

等待數值穩定（大容量設備可能需數分鐘）。

記錄數據：

記錄電阻值及環境溫度（用于溫度換算）。

三相設備需測量各相電阻（如AB、BC、CA）。

放電：測試完成后，直流電阻測試儀自動放電或需手動放電（部分設備殘余電壓高）。

通用試驗依據標準：

GB/T 50150-2016《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-2021《電力設備預防性試驗規程》

IEC 60076-1（電力變壓器試驗）

試驗條件：

環境溫度：記錄實測溫度（需換算至20℃基準）。

設備狀態：斷電且充分放電（大型變壓器需放電5分鐘以上）。

接線方式：優先采用四線制，確保接觸良好（去除氧化層）。

試驗結果判斷標準

電力變壓器

判斷標準：相間不平衡率：

容量≤1.6MVA：相電阻差值≤±2%（線電阻差值≤±1%）。

容量＞1.6MVA：相電阻差值≤±1%（線電阻差值≤±0.5%）。

異常分析：

不平衡率超標：分接開關接觸不良、繞組匝間短路或引線焊接缺陷。
電阻整體偏高：繞組材質劣化或連接部位氧化。

電動機繞組

判斷標準：

三相電阻差值≤±3%（Y型接線）或≤±1.5%（△型接線）。

與出廠值偏差≤±5%（考慮溫度換算后）。

異常分析：

某相電阻偏大：斷線或接頭松動。

某相電阻偏小：匝間短路或絕緣老化。

電壓/電流互感器

判斷標準：

與出廠值或上次試驗值偏差≤±3%。

同批次同型號互感器電阻差值≤±2%。

異常分析：

電阻增大：繞組斷線或接觸不良。

電阻減小：絕緣受潮或層間短路。

電纜導體直流電阻

判斷標準（GB/T 3048-2007）：

換算至20℃后，實測值≤1.05倍標準值（標準值參考GB/T 3956）。

三相不平衡率≤±2%。
