二次回路絕緣試驗一般說明與注意事項

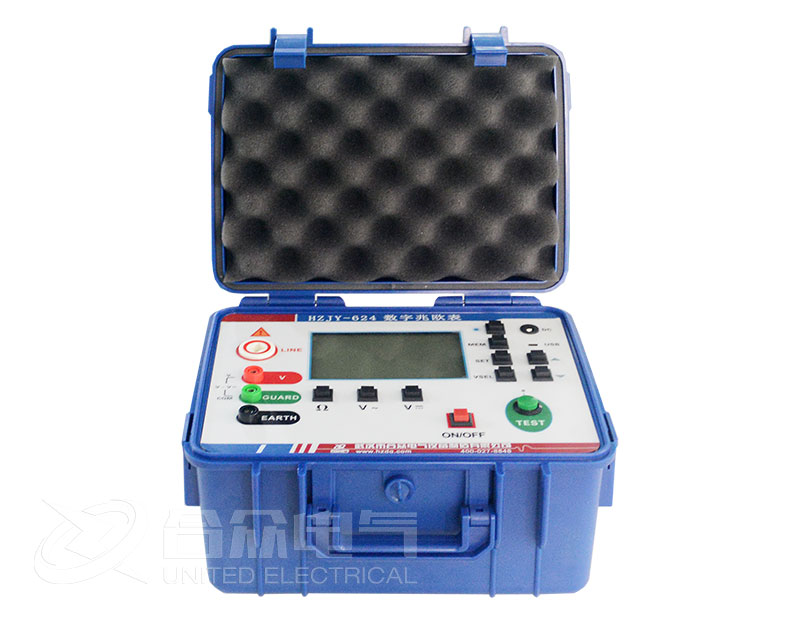

絕緣試驗包括絕緣電阻和耐壓試驗兩項。用兆歐表進行絕緣電阻測定，一般不能代替耐壓試驗。兆歐表的端電壓應隨其所測的負荷阻抗大小而異。故僅當絕緣電阻在10MΩ以上，或者無耐壓設備時，允許用2500V兆歐表加壓的辦法代替耐壓試驗。

試驗應特別注意人身和設備安全，其具體措施按電業安全工作規程執行。

試驗前應仔細原理圖、安裝圖，查明被試回路諸元件的狀態、位置，它們的絕緣狀況和額定電壓，決定需要退出、短接和斷開部分。特別注意被試回路要與運行設備、回路斷開。

被試回路中被接點、操作鍵、切換開關等斷開的部分，應改變它們的位置并聯接起來。但應注意所有因試驗而臨時斷開、退出、聯接和被改變位置的部件及地點，必須逐項登記，試驗結束后，必須逐項恢復。

電壓回路試驗，應在電壓互感器二次線圈斷開情況下進行。在被試回路中，凡是具有電流、電壓線圈的繼電器和儀表，應將電流線圈從電流回路斷開并與電壓線圈聯通。而且回路中一切高歐姆電阻、線圈均加以短接。

電流回路試驗，應連同電流互感器二次線圈，并在全部接線接好的情況下進行。在被試回路中，凡是具有電流、電壓線圈的繼電器和儀表，均需將電壓線圈從電壓回路斷開，并與電流回路聯接。

被試回路中的電容器、半導體、整流器均應短接。氖氣燈、穩壓管應取下后方可試驗。

新安裝時應作所有電纜芯間的絕緣試驗。對瓦斯保護回路在定期檢7驗時，也應作電纜芯間的絕緣試驗。

二次回路的定期絕緣試驗應在清掃前進行，僅對改裝部分才能在清掃后進行。

絕緣電阻的測定

對新安裝與運行中的二次回路作絕緣電阻的測定，應使用1000V的搖表進行。其絕緣電阻一般不應低于1MΩ。

交流耐壓試驗

交流耐壓試驗，須在二次回路絕緣電阻合格后進行。
