氣體絕緣金屬封閉開關設備(簡稱GIS)因諸多優點被廣泛應用，而從多年的實際運行中也發現影響GIS開關設備安全長周期運行的一些不利因素，其中 SF6氣體泄漏是GIS開關設備較普遍存在的問題。

SF6漏氣的危害

SF6 氣體是一種無毒、無色、無味，化學性能極穩定的物質，具有良好的電氣絕緣性能及優異的滅弧性能，但 SF6 在高溫或電弧作用下可分解成氟化氫二氧化硫、四氟化硫、硫化氫等有毒物質，因此 SF6 漏氣會造成環境污染和危害人員健康。

GIS漏氣會導致水分進入 GIS 氣室內、氣體壓力下降。從而導致電氣絕緣降低，滅弧性能下降、氣體密度繼電器報警及閉鎖開關動作，影響設備的安全運行。

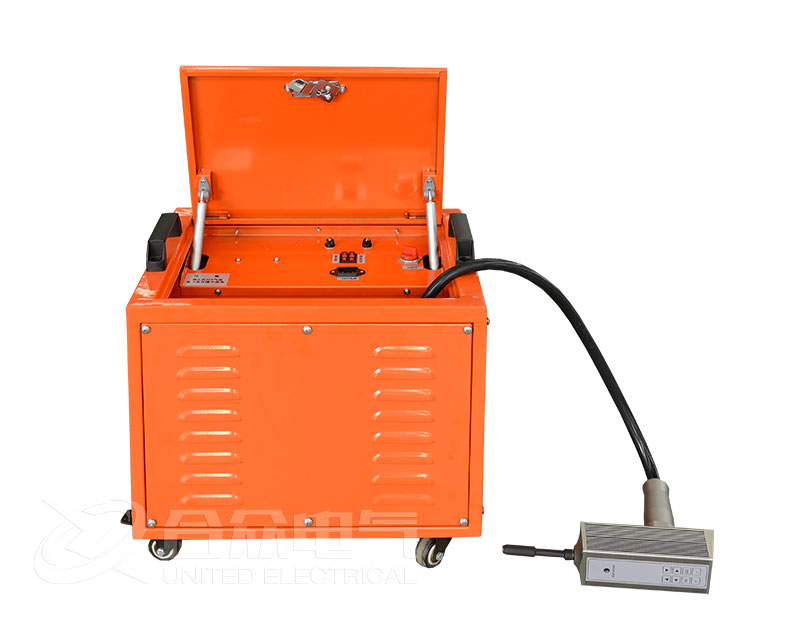

SF6氣體定量檢漏儀操作步驟及使用方法

1.由儀器的油位觀察孔檢查真空泵的油位(在儀器的左側)，油位應在油標中心為宜。

2.插上電源，按下電源總開關，此時可聽到電機的啟動聲，直流電壓表上應有40V的直流電壓指示，并在探頭上的液晶顯示屏上有“00”的顯示，同時去出探頭，將其放置于機箱外環境下。

3.真空泵啟動10分鐘后(環境溫度低于5℃時應運轉30分鐘)，拉開儀器上探頭開關/報警電位器，如儀器中的真空泵、針閥、電路各方面都處于正常工作狀態時，在探頭上方的窗口內可觀察到電離腔內微弱的暗紫色激發光，如此時無激發可用手指堵住探頭口，以提高其真空度。

4.調節探頭開關/報警電位器，使報警揚聲器處于報警的臨界狀態，此時即可以檢測。

5.定性檢測：被測對象應先用風扇在被測部位吹一吹，以防止被測處周圍有濃縮氣體。然后將探頭移至被測處，如果有泄漏，此時液晶顯示屏上的讀數增大，揚聲器發出頻率不斷增高的報警聲，電離腔內的激發光變亮。此時即可迅速準確地確定漏氣點。如需要定量檢測，可根據測得的數值，對照定量校準曲線查得對應的K值。如因環境等其他原因，可對檢漏儀重新繪制校準曲線。

6.檢測完畢后，首先關斷“探頭開關/報警電位器，然后再關端總電源開關最后拔掉電源插頭并合上機箱蓋。

7.定量檢測采用積分法，即將被測設備或容器用塑料罩密封，在一定的時間內，測量罩內被測設備所漏出的氣體濃度變化，然后根據公式求漏氣率。
