繞組泄漏電流試驗

試驗?zāi)康?

直流泄漏試驗的電壓一般那比兆歐表電壓高，并可任意調節，因而它比兆歐表發現缺陷的有效性高，能靈敏地反映瓷質絕緣的裂紋、夾層絕緣的內部受潮及局部松散斷裂絕緣油劣化、絕緣的沿面炭化等。

該項目適用范圍

交接、大修、預試、必要時(35KV及以上，不含35/0.4KV變壓器)

試驗時使用的儀器

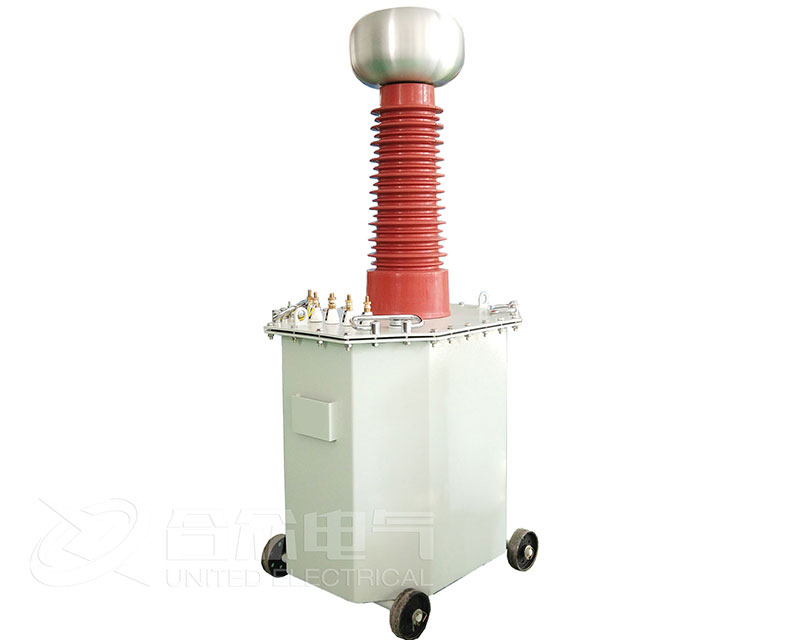

試驗變壓器或直流發生器、微安表。

試驗方法

試驗回路一般是由自耦調壓器、試驗變壓器、高壓二極管和測量表計組成半波整流試驗接線，根據微安表在試驗回路中所處的位置不同，可分為兩種基本接線方式，現分微安表接在高壓側微安表接在高壓側的試驗原理接線。

試驗變壓器 TT的高壓端接至高壓二極管V(硅堆)的負極由于空氣中負極性電壓下?lián)舸﹫?chǎng)強較高，為防止外絕緣閃絡，因此直流試驗常用負極性輸出。由于二極管的單向?qū)щ娦裕谄湔龢O就有負極性的直流高壓輸出。選擇硅堆的反峰電壓時應有20%的裕度;如用多個硅堆串聯時，應并聯均壓電阻，電阻值可選約 1000M。為減小直流電壓的脈動。在被試品Cx上并聯濾波電容器，電容值一般不小于0.1uF。對于電容量較大的被試品，如發電機、電纜等可以不加穩壓電容。半波整流時，試驗回路產生的直流電壓為：

U=√2U2-Id/(2cf)

Ud-直流電壓(平均值，V);

C-濾波電容(C);

f-電源頻率(H)

Id-整流回路輸出直流電流(A)

當回路不接負載時，直流輸出電壓即為變壓器二次輸出電壓的峰值。因此，現場試驗選擇試驗變壓器的電壓時，應考慮到負載壓降，并給高壓試驗變壓器輸出電壓留一定裕度。這種接線的特點是微安表處于高壓端，不受高壓對地雜散電流的影響，測量的泄漏電流較準確。但微安表及從微安表至被試品的引線應加屏蔽。由于微安表處于高壓，故給讀數及切換量程帶來不便。

微安表接在低壓側

微安表接在低壓側的接線圖，這種接線微安表處在低電位,具有讀數安全切換量程方便的優點。

當被試品的接地端能與地分開時，宜采用新的接線方式。若不能分開，則采用新的接線，由于這種接線的高壓引線對地的雜散電流1’將流經微安表，從而使測量結果偏大，其誤差隨周圍環境、氣候和試驗變壓器的絕緣狀況而異。所以，一般情況下，應盡可能采用的新的接線。
