CT伏安特性測試：

參數設置：

輸出電壓：設置范圍(0-1000V)為儀器輸出的最高設置電壓，如果實驗中電壓達到設定值，將會自動停止升壓，以免損壞設備。通常電壓設置值稍大于拐點電壓，這樣可以使曲線顯示的比例更加協調。如果互感器拐點電壓未知，可根據經驗設定一個電壓(通?；ジ衅髯儽仍酱髣t拐點電壓越高)。比如設定500V進行測試，如果曲線非常貼近X軸，則可根據拐點位置降低設置電壓為100V;如果曲線沒有到達拐點，即電壓到達或接近設定值 400V時電流還只有幾個或幾十個毫安，則說明電壓設置過低，相應的升高設置電壓即可做出伏安特性曲線。

輸出電流：設置范圍(0-15A)為儀器輸出的最高設置電流，如果實驗中電流達到設定值，將會自動停止升流，以免損壞設備。通常電流設置值大于等于1A，就可以測試到拐點值。由于測試儀功率為5kW，所以輸出電流設定值受電壓設置的影響。

編號：(00~99)

組號：(0~9)

相序：(A/B/C);按一下控制器相序即變化一次;
日期：(09/01/10)(年/月/日)

上述設置項將在保存時保存為索引信息方便用戶查詢，其它試驗的編號也在此設置。

開始試驗：

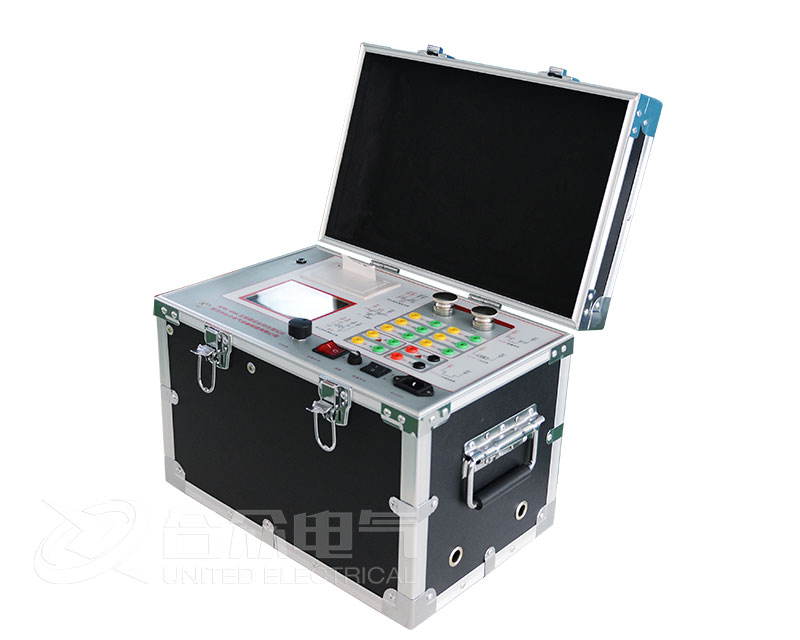

按照互感器綜合特性測試儀說明書接線圖接線，測試儀的A、X為電壓輸出端，試驗時將A、X分別接互感器的S1、S2(互感器的所有端子的連線都應甩開)。合上調壓開關，設置完畢按“開始”鍵后，再按下“確定”鍵，即可進入試驗界面。試驗開始后儀器將自動升壓、升流并在界面上實時顯示電壓、電流值。當實際電壓、電流值達到設置輸出電壓或輸出電流值時試驗結束，調壓器回零后，切斷電壓輸出，顯示拐點電壓、電流值，并繪出伏安特性曲線圖。

注：在試驗過程中，一旦電壓或電流超出設定值，或按下“停止”鍵測試儀將停止輸出，能夠有效的保護被測互感器。
