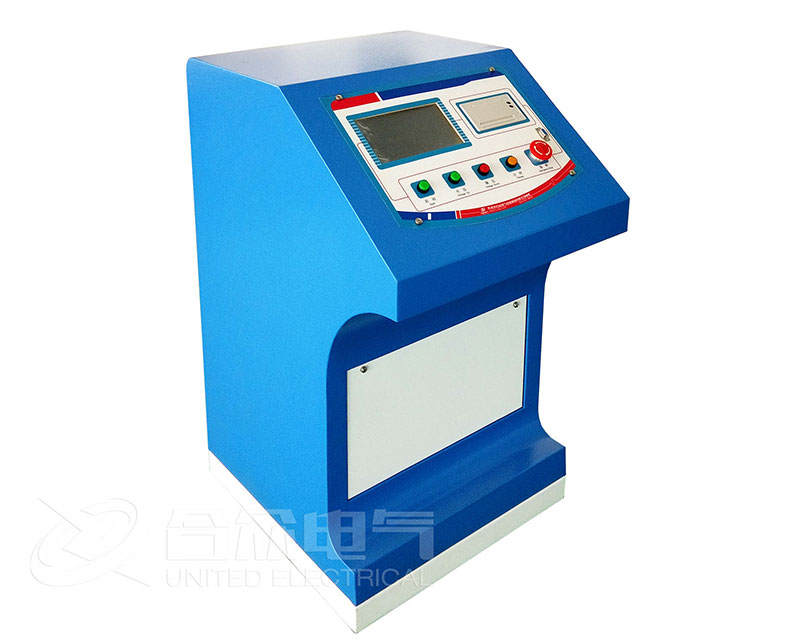

本系列試驗變壓器控制臺是根據高壓試驗變壓器獨特的使用范圍而設計生產的，其功能有：

  A、合閘聲光報警;

  B、計時聲光報警;

  C、電子式低壓電流保護(箱式);

  D、高壓電壓直讀;

  E、耐壓試驗時間自由設定(數顯);

  F、移動式結構(臺式)

  在試驗變壓器控制臺試驗之前應根據不同被試品的容量、電壓等級，先計算好最大工作電流，并調整電流保護器。其試驗接線應參考試驗變壓器控制臺說明書中或試驗變壓器中相關的連接示意圖，接地端應良好接地(以下耐壓試驗為例)。

  1、連接電源(箱式為插座式電源，臺式為接線柱式電源)，并將調壓器手柄旋至零位處，零位開關閉合，零位指示燈(黃燈)亮，(也稱調壓器零位輸出狀態指示);

  2、按下啟動按鈕(綠色)，接觸器吸合，調壓器受電，同時工作指示燈(紅燈)亮，并發出警報聲(警報聲隨調壓器離開零位后，報警聲光才能停止);

  3、順時針緩慢均勻地旋轉調壓器手柄，并密切注視儀表讀數，當升到所需高壓電壓值時，應停止旋轉手炳，并及時按下計時按鈕(黃色)，此時，數顯時間繼電器順計時顯示時間(計時單位為“s”，秒)，當?shù)竭_設定的時間，試驗變壓器控制臺內發出聲光報警，及時將調壓器手柄反方向旋轉，直至調壓器回零為止，解除計時按鈕.

  4、在升壓或耐壓試驗過程中，如出現短路、閃絡、擊穿等過電流時，電流繼電器保護跳閘，調壓器自動斷電，表示被試品不合格，此時應將調壓器回零，切斷電源，檢查被試品。
