智能互感器測試儀的勵磁數據
智能互感器測試儀的勵磁數據。
在圖2.13的勵磁曲線頁面，選擇勵磁數據將顯示勵磁數據界面，如圖2.14：

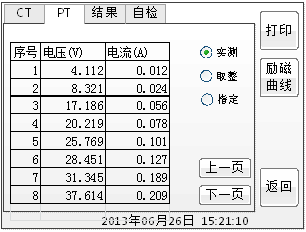

圖2.14 智能互感器測試儀勵磁數據界面
在智能互感器測試儀上圖中可以顯示三種形式的勵磁數據：
1）實測：智能互感器測試儀儀器升壓過程中實際捕捉的電壓、電流序列；
2）取整：智能互感器測試儀對實測的勵磁數據按電流取整后的結果顯示，10mA以下按1mA遞增、10mA~100mA以上按5mA遞增、100mA以上按0.1A遞增，取整的結果便于數據記錄、比對；
3）指定：智能互感器測試儀可以顯示任意指定電流點的勵磁數據；
在圖2.13的勵磁曲線頁面，選擇勵磁數據將顯示勵磁數據界面，如圖2.14：
在智能互感器測試儀上圖中可以顯示三種形式的勵磁數據：
1）實測：智能互感器測試儀儀器升壓過程中實際捕捉的電壓、電流序列；
2）取整：智能互感器測試儀對實測的勵磁數據按電流取整后的結果顯示，10mA以下按1mA遞增、10mA~100mA以上按5mA遞增、100mA以上按0.1A遞增，取整的結果便于數據記錄、比對；
3）指定：智能互感器測試儀可以顯示任意指定電流點的勵磁數據；
