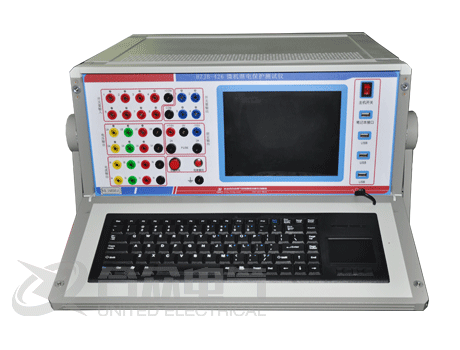

電力測試設備接線中都有輸入輸出，下面合眾電氣技術工程師介紹一下，微機繼電保護測試儀的UX輸出。

  根據微機繼電保護測試儀需要設置第四相電壓UX的輸出值，可以設定為 +3U0、-3U0、+×3U0、-×3U0或線路抽取電壓等多種方式。

  當微機繼電保護測試儀選擇“抽取電壓”時，下面的“抽取電壓值”欄呈正常有效顯示。此功能一般是為了做重合閘的檢同期和檢無壓試驗。

  微機繼電保護測試儀線路重合閘時，不象發電機同期并網那樣要求頻率、電壓和相位同時滿足要求。跳閘后，斷路器兩端的兩個系統并不是完全獨立的，所以它們的頻率往往擺開的幅度不大，只要滿足“電壓相近”和“相位相近”這兩個條件就可以重合。
  首先要選擇一個參考相，這個參考相要與保護定值中控制字的設置應一致，否則微機繼電保護測試儀試驗不會成功。

  微機繼電保護測試儀開關斷開后幅值：是開關斷開狀態線路抽取電壓的幅值，默認為100V，可以設置為其他值，以測試在該電壓時能否檢同期重合。

  微機繼電保護測試儀開關斷開后相位差：是開關斷開狀態線路抽取電壓與母線側電壓的相位差值。默認差值為0°，可以設置為其他值，以測試在該角差下能否檢同期重合。

  微機繼電保護測試儀開入量

  在“輸入開關量”頁面中，選擇A、B、C、R作為跳閘和重合閘開關量。若選“分相跳閘”方式，則A、B、C、R分別為跳A、跳B、跳C和重合閘。如果微機繼電保護測試儀選擇“三相跳閘”方式，則A、B、C均為跳閘，R為重合閘。開關動作時軟件記錄跳、合閘的動作時間。

  電力檢測設備選擇的制作工藝不同，其產品質量、壽命、效果差別很大，建議不要選擇揚州那一塊的，目前揚州那一塊普遍粗制濫造打價格戰，質量沒保證。找武漢等其他城市的成立時間久的廠家，能保證質量，微機繼電保護測試儀是比較精密的電測儀器，建議您了解合眾電氣。
