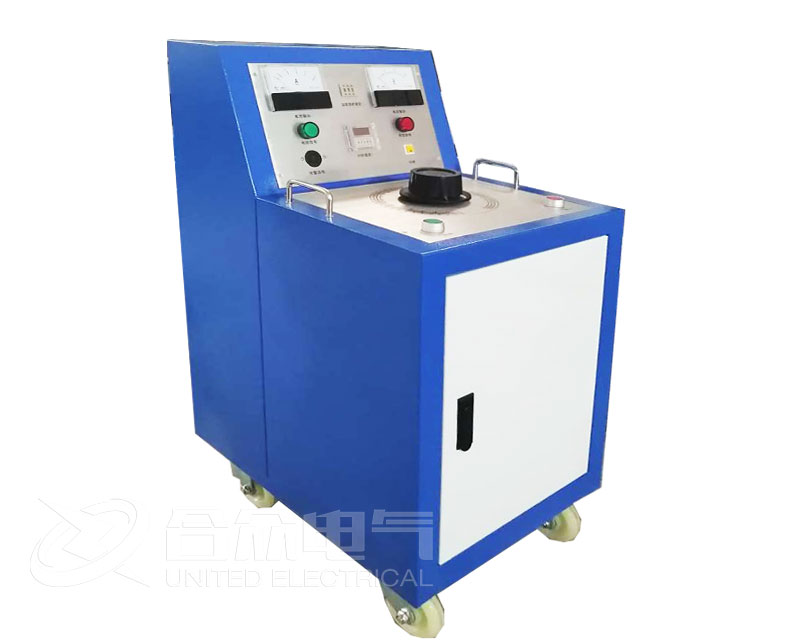

30kVA三倍頻電源發生器現場試驗規程

  一、試驗設備

  試驗對象：電壓互感器。

  試驗設備：30KV調壓控制臺、30KV試驗變壓器、電源輸出線、倍頻連接線、接地線、U型插片。

  二、試驗接線

  準備工作：將測試線的接頭處套上U型插片，方便后期接線。

  電源接線

  試驗變壓器接入三相電。面板上有紅、綠、黃三個接線柱，分別用紅、綠、黃三種顏色的電源線一側接入試驗變壓器的接線孔，另一側接入電源插座。

  調壓控制的接入的兩相電。在三倍頻電源發生器控制臺背面，有兩個紅黑兩個接線端子，下標電源輸入220V，將紅黑電源線一頭插入接線孔，一頭插入電源插座，即完成控制臺的接線。

  控制臺與試驗變壓器接線方法

  用倍頻連接線將三倍頻電源發生器控制臺的倍頻輸入與試驗變壓器的倍頻輸出連接。紅黑兩根線為一組，將紅線接入紅色接線端子，黑線接入黑色接線端子。

  控制臺與被試品互感器的接線方法

  用測試線將頻率控制臺的頻率輸出端子與互感器的感應端子相連，同樣的，紅線接入紅色接線端子，黑線接入黑色接線端子，互感器則無強制要求。

  三、三倍頻電源發生器試驗操作步驟

  1、啟動電源，電源指示燈亮起。然后按下啟動按鈕，紅色工作燈亮。

  2、手持調壓盤，緩慢順時針?lè)较蛏龎骸Ｍ瑫r(shí)觀察輸出電壓指針表頭。

  3、待升壓達到額定電壓等級時，停止升壓，設備自動完成耐壓試驗。

  4、三倍頻電源發生器耐壓試驗結束后，將調壓盤回位，斷電，試驗結束。

  四、注意事項

  調壓控制左右兩側各有一個指針表頭，左側為電壓輸出電壓，右側為輸出電流表頭。在試驗正常的情況下，輸出電壓表頭的指針顯示會隨著升壓過程變化，但輸出電流表頭維持不動。當輸出電流表頭指針發上變化時，表明試驗過程中出現泄漏電流，設備過電流保護措施自動啟動，強制關閉設備，停止試驗。

  在試驗過程中，如被試品的電容量不大時，補償電抗器一般不需接入線路。如被試品電容電流過大時，則應將補償電抗器兩端與被試品兩端并聯，進行電流補償，從而提高整個試驗回路的功率因數，降低輸出電流。

  因三倍頻電源發生器是在超飽和狀態下工作，因而接入三相線路的時間應盡量短，一般不超過五分鐘。試驗被試品時，試驗時間不能超過40秒。
