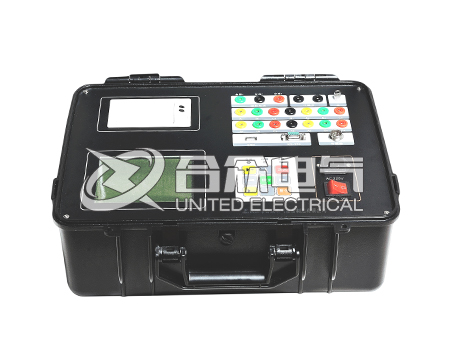

KJTC-307高壓開關動特性測試儀，是我公司為適應現場測試高壓開關動作特性的需要，開發研制的專用儀器。它以單片機為核心進行采樣，處理和輸出，主要特點是采用漢字提示以人機對話的方式操作，漢字顯示結果并打印輸出，具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點，適用于各種戶內、戶外少油、多油開關、真空開關、六氟化硫開關的動特性測試。
KJTC-307高壓開關動特性測試儀，大的不同在于可以配置通用測速傳感器(加速度傳感器)。傳統的測速傳感器通常用滑線電阻器或光電傳感器(分光柵和光電編碼器兩種)，這幾種都由運動和靜止兩部分組成。測速時，分別安裝于開關的運動部件(動觸頭或提升桿)和靜止部件(將軍帽座或開關基座)上，而且配合要好。這樣，針對不同的開關就需要制作很多不同的安裝支架，現場安裝和拆卸都很困難。我公司經過多年的研究，將加速度技術運用于開關測速中，解決了開關現場測速傳感器安裝難、配合難、測試難的技術難題，通用傳感器現場安裝方便、簡單、易于操作。執行標準：DL/T846.3-2004。
產品別名：高壓開關機械特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性測試儀、斷路器機械特性測試儀、斷路器綜合測試儀、高壓開關時間特性測試儀、高壓開關特性測試儀、開關特性測試儀、斷路器測試儀、開關機械特性測試儀、開關參數測試儀。
二、產品特點：
1、時 間：12個斷口的固有分、合閘時間，同相同期、相間同期
2、重 合 閘：高壓開關動特性測試儀每斷口的合－分，分－合，分－合－分；過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值
3、彈 跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形；每斷口的分閘反彈幅值
4、速 度：剛分、剛合速度，大速度，時間－行程特性曲線
5、行 程：總行程，開距，超行程，過沖行程，反彈幅值
6、電 流：分、合閘線圈的分、合閘電流值、電流波形圖
7、動作電壓：機內提供DC30～250V/20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值
|
輸入電源 |
220V±10% 50Hz± 5% |
大氣壓力 |
86～106kpa |
|
|
溫度 |
－10～40℃ |
濕度 |
≦80%RH |
|
|
絕緣電阻 |
＞2MΩ |
介電強度 |
電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧 |
|
|
時間 |
量程：4000.0ms |
誤差 |
100ms以內0.1ms±1個字 |
|
|
分辨率：0.1ms |
100ms以上0.1%±1個字 |
|||
|
速度 |
量程：20.00m/s |
誤差 |
0～2m/s以內±0.1m/s±1個字 |
|
|
分辨率0.01m/s |
100ms以上±0.2m/s±1個字 |
|||
|
行程 |
真空斷路器 |
量程：50.0mm |
分辨率：0.1mm |
誤差：1%±1個字 |
|
SF6斷路器 |
量程：300.0mm |
分辨率：1mm |
||
|
少油斷路器 |
量程：600.0mm |
分辨率：1mm |
||
|
電流 |
量程 20.00A |
分辨率0.01A |
||
|
輸出電源 |
DC30～250V數字可調/20A(瞬時工作) |
|||
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
名稱 |
數量 |
單位 |
|
儀器主機 |
1 |
臺 |
|
電源線 |
1 |
根 |
|
附件箱 |
1 |
個 |
|
角度旋轉傳感器 |
1 |
套 |
|
直線傳感器 |
1 |
套 |
|
傳感器安裝支架 |
1 |
套 |
|
專用測試線 |
1 |
套 |
|
接地線 |
1 |
根 |
|
保險管 |
3 |
只 |
|
打印紙 |
2 |
卷 |
|
說明書 |
1 |
本 |
|
檢驗報告 |
1 |
份 |
|
合格證 |
1 |
張 |
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
