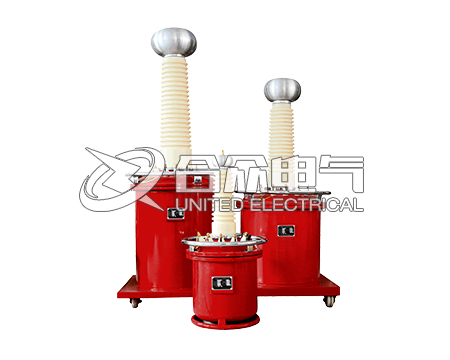

高壓試驗變壓器的容量選擇計算方法實例，高壓試驗變壓器，適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗，是高壓試驗中必不可少的重要設備。

  1)電壓：依據試品的要求，首先選用具有合適電壓的高壓試驗變壓器，使試驗變壓器的高壓側額定電壓Un高于被試品的試驗電壓Us,即Un>Us。其次應檢查試驗變壓器所需的低壓側電壓，是否能和現場電源電壓，調壓器相匹配。

  2)電流：高壓試驗變壓器的額定輸出電流In應大于被試品所需的電流Is，即In>Is。被試品所需的電流可按其電容估算，Is=Us w

  Cx，其中Cx包括試品電容和附加電容。

  3)容量：根據試驗變壓器輸出的額定電流及額定電壓，便可確定試驗變壓器的容量，即P=UnIn。

  根據部頒標準規定，我國試驗變壓器的電壓等級有：5、10、25、35、50、100、150、300kV等;容量等級有：3、5、10、25、50、100、150、200kVA等。

  由計算結果，查部頒標準即可選出所需要的高壓試驗變壓器。如有特殊要求可與武漢武高電測電氣有限公司銷售部訂購特殊規格的試驗變壓器。

  例1：配電變壓器的電壓等級10kV、容量為1000kVA，碰到的試品又基本上是10kV電壓等級的，就可選擇50kV、5kVA的高壓試驗變壓器，因為10kV、1000kVA的配電變壓器的出廠試驗電壓為35kV，交流試驗電壓為30kV;同時又可滿足10kV絕緣子以及高壓開關柜的試驗(試驗電壓為42kV)和10kV電纜的直流試驗(直流電壓為60kV，對應的交流電壓為42.83kV)的要求。

  在試驗容量方面，一臺10kV、1000kVA的被高壓試驗變壓器，其充電時的電容電流在30~35kV試驗時約為80~110mA，因為35kV×110mA<5kVA，因此5kVA能滿足要求。

  例2：一臺35kV、2000~4000kVA的變壓器，當試驗電壓在72~85kV時的電容電流約為150~260mA，6000~8000kVA的約為300~420mA，10000kVA的約為800~1000mA等，此時所選試驗變壓器的容量必須大于上述試品電容電流所對應的容量。經驗認為，高壓試驗變壓器容量為被試品(電力變壓器)容量的5‰。
