很多新入電氣行業的朋友，對高壓和低壓的概念不是很清楚，哪怕是做了很多年電氣的朋友，可能平時只接觸電氣大家族里面的一部分，對高低壓專業方面的知識接觸也不多，所以，可能在這一塊的知識并不是很系統。今天在這里幫大家梳理一下這方面的知識，供大家參考。

  1.先讓我們看看什么是高壓電器

  國際上公認的高低壓電器的分界線交流電壓是1000V(1KV)(直流則為1500V)。交流1000V(1KV)以上為高壓電器，1000V及以下為低壓電器。有時也把變壓器列入高壓電器。

  2.再讓我們看看什么是低壓電器

  低壓電器是一種能根據外界的信號和要求，手動或自動地接通、斷開電路，以實現對電路或非電對象的切換、控制、保護、檢測、變換和調節的元件或設備。控制電器按其工作電壓的高低，以交流1000V、直流1500V為界，可劃分為高壓控制電器和低壓控制電器兩大類。總的來說，低壓電器可以分為配電電器和控制電器兩大類，是成套電氣設備的基本組成元件。在工業、農業、交通、國防以及人們用電過程中，大多數采用低壓供電，因此電器元件的質量將直接影響到低壓供電系統的可靠性。

  通過以上的分析，大家一定看出來了，高低壓的界定是以交流1000V(直流1500V)為界限，簡單的說，交流1000V以上的是高壓，1000V以下的為低壓;直流以此類推。

  3.關于高壓電器的通俗分類

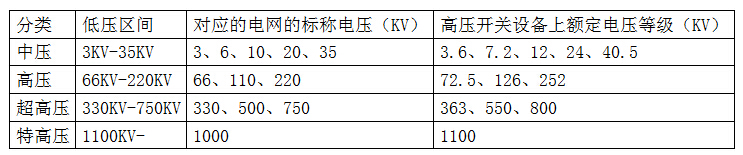

  高壓電器中，一般來說按電壓等級來分，高壓又分為中壓、高壓、超高壓、特高壓。

    說明：

  1、高壓與低壓的分界線按IEC標準規定為1000V，而我國沒有1000V電壓等級，高壓與低壓分界線實際為3000V。

  2、所謂的高壓、超高壓、特高壓并無本質區別(只是隨著電壓增高，絕緣要求、安全要求不同)，只是人們的叫法不同而已，其分界線也無明確規定，只是約定俗成而已。所以，成套電氣提醒您：在不同的版本里面會有所差異。

  3、在上表中，大家看到了電網的標稱電壓要低于設備上的額定低壓，目的是為了保護設備的正常運轉。

  在上表中提到的電網標稱電壓和設備電壓，我的了解如下：

  ①電網的額定電壓：電網就是指整個供配電系統，包括發電廠，變電站，線路，用電側;在中國10KV，35KV是指的電網的額定電壓。

  ②用電設備的額定電壓：對于我國的開關，我們?cè)O(shè)備的額定電壓是12KV，40.5KV等;

  意思是說12KV的用電設備(或開關)要用于10KV的電網，40.5KV的用電設備(或開關)要用于35KV的電網;因?yàn)橛秒娫O(shè)備的額定電壓要高于電網額定電壓;

  目前我國常用的電壓等級：220V、380V、6kV、10kV、35kV、110kV、220kV、330kV、500kV。電力系統一般是由發電廠、輸電線路、變電所、配電線路及用電設備構成。通常將35kV及35kV以上的電壓線路稱為送電線路。10kV及其以下的電壓線路稱為配電線路。我國規定安全電壓為36V、24V、12V三種。
