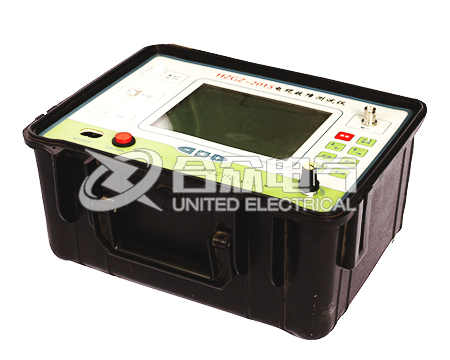

本文電纜故障定點與測試應用經驗分析主要介紹電纜故障測試步驟、電纜故障定點及電纜故障測試應用經驗，其中電纜故障定點介紹了聲磁法及音頻感應法。電纜故障測試可采用HZGZ-712電纜故障測試儀及HZGZ-712電纜故障測試儀。電力電纜故障測試儀是合眾電氣根據市場的需求和電力電纜類的試驗規范而研發生產的智能電纜故障測試儀器。HZGZ-712電纜故障測試儀用于35kv以上的主線路的電力電纜故障距離測試，電力電纜故障測試儀配備聲測法定點儀，可準確測定故障點的精確故障位置。該電力電纜故障測試儀具有根據不同的被測電纜隨時修改傳播速度的功能。

  電纜故障測試步驟

  (1)確定故障性質;

  (2)粗測，即測出故障點到電纜任意一端的距離;

  (3)精測，即確定故障點的精確位置。

  電纜故障定點

  一般電力電纜故障點定點可采用聲磁法或音頻感應法：

  1、聲磁法：使用脈沖高壓使電力電纜故障點擊穿放電，利用電纜故障間隙放電產生機械聲音對發生高阻故障和閃絡故障的電力電纜定點。聲磁法是根據聲音信號與磁場信號傳播速度不一的原理，利用儀器探頭檢出聲音信號和磁場信號的時間差來確定準確的故障點。

  2、音頻感應法：對于電力電纜的短路故障，由于無放電聲而不能采用聲磁法，只能采用音頻感應法對故障點進行準確定點。音頻感應法用音頻信號發生器在電力電纜短路相芯線間通上音頻電流，電力電纜會發出電磁波。在電力電纜故障點附近的地面上用探頭(電感式線圈)沿被測電力電纜走向接收電磁場變化的信號，將信號放大后送入耳機或指示儀表檢測信號的變化情況，直至信號消失。在電力電纜故障點音頻信號最強。

  電纜故障測試應用經驗

  1、電纜在驗證時必須要求提供完整的電纜資料(長度、路徑是否預留、接頭位置等)。

  2、主絕緣故障預定位較易而精定位很難;相反，外護套故障預定位較難而精定位(跨步電壓法)卻非常準確、容易。在特殊情況F(絕緣及外護套故障共點時)兩者可結合使用。

  3、低壓電纜接頭施工時地線連接不規范，測試時應注意電纜地線與接地分開。當電纜一端測不到明顯波形時，換另一端或加大燃弧電流后再測，可獲得較好波形。

  4、因所測電纜較長而在預定位測不出波形時，可加大沖擊電壓或調節觸發時延以得到波形。對于間歇性故障，當采用沖擊電壓不能擊穿時，可用常規直流耐壓試驗擊穿。

  5、預定位誤差包括：a.儀器誤差，恒定不變;b.量度誤差，影響較大，應注意兩端電纜是否有預留圈;c.波速取值不當誤差，應由電纜長度計算;d.波形判斷誤差，取決于儀器性能及測試者經驗。

  6、根據電纜的準確總長及完好相的反射波算出該電纜的準確波速，在無準確的電纜長度時，波速度經驗值選取是測試的關鍵。
