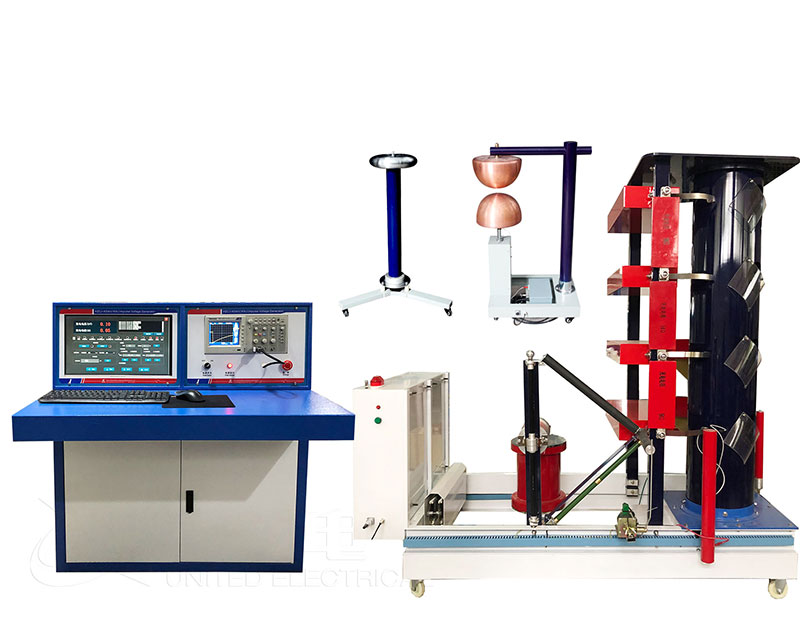

沖擊電壓發生器成套裝置配套完整，電壓等級齊全；
負載能力大，電壓利用系數高，調波方便，操作簡單同步性能好，動作可靠。
采用恒流充電自動控制技術，自動化程度高，抗干擾能力強；
采用沖擊波形數字測量分析系統和沖擊試驗數據微機在線處理系統。
一、產品概述：
HZCJ-DY系列沖擊電壓發生器，主要用于電力設備等試品進行雷電沖擊電壓全波、雷電沖擊電壓截波和操作沖擊電壓波的沖擊電壓試驗。多種波形沖擊電壓發生器可產生標準雷電波、操作波、雷電截波、振蕩雷電波、振蕩操作波、線路絕緣子陡波、合成絕緣子陡波和變壓器感應操作波共八種沖擊電壓波形，武漢市合眾電氣設備制造有限公司技術指標符合國家標準和IEC標準的規定，主要技術性能優越，達到同類產品的水平。
產品別名：沖擊電壓發生器、沖擊變壓器
二、產品特點：
1、沖擊電壓發生器成套裝置配套完整，電壓等級齊全
2、沖擊電壓發生器回路電感小，并采取帶阻濾波措施，在大容量負載下仍能產生標準沖擊波，負載能力大，電壓利用系數高，調波方便，操作簡單同步性能好，動作可靠。
3、采用恒流充電自動控制技術，自動化程度高，抗干擾能力強; 采用沖擊波形數字測量分析系統和沖擊試驗數據微機在線處理系統。
3、大大提高了沖擊電壓試驗技術水平和試驗效率。
|
標準電壓 |
沖擊電容量（μF） |
級電容量（μF） |
沖擊能量（kJ） |
級電壓（kV） |
級數 |
重量 |
|
±300—±900 |
0.133—0.111 |
0.4—1 |
6—45 |
±100 |
3—9 |
547—1378 |
|
±1000—±1600 |
0.05—0.0937 |
0.5—1.5 |
25—120 |
10—16 |
1366—1880 |
|
|
±1800—±2400 |
0.056—0.0833 |
0.5—1 |
90—240 |
±200 |
9—12 |
7353—11574 |
|
±2800—±3200 |
0.0357—0.0625 |
0.5—1.5 |
140—320 |
14—16 |
10266—15680 |
|
|
±3600—±4800 |
0.0278—0.03125 |
0.5—2 |
80—240 |
18—24 |
15480—23500 |
|
名稱 |
數量 |
單位 |
|

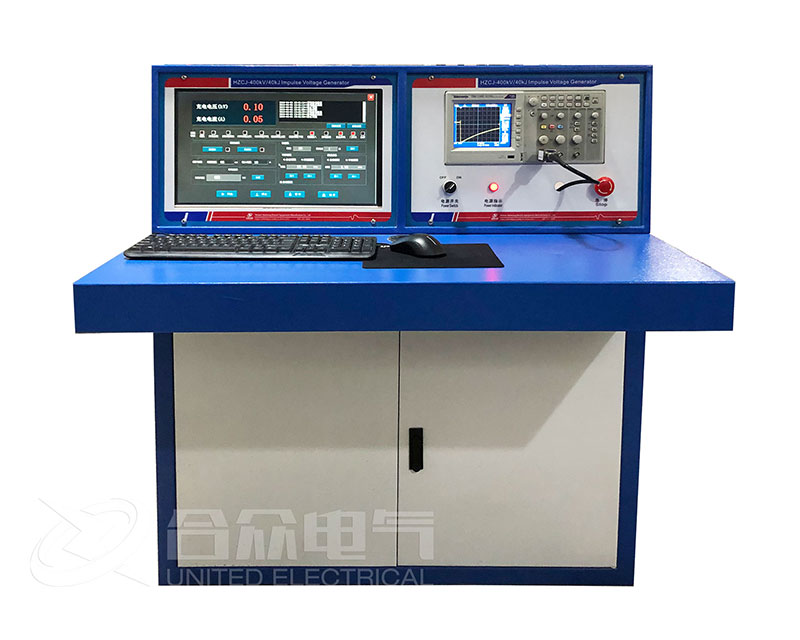

智能控制臺 |
1 |
臺 |
|

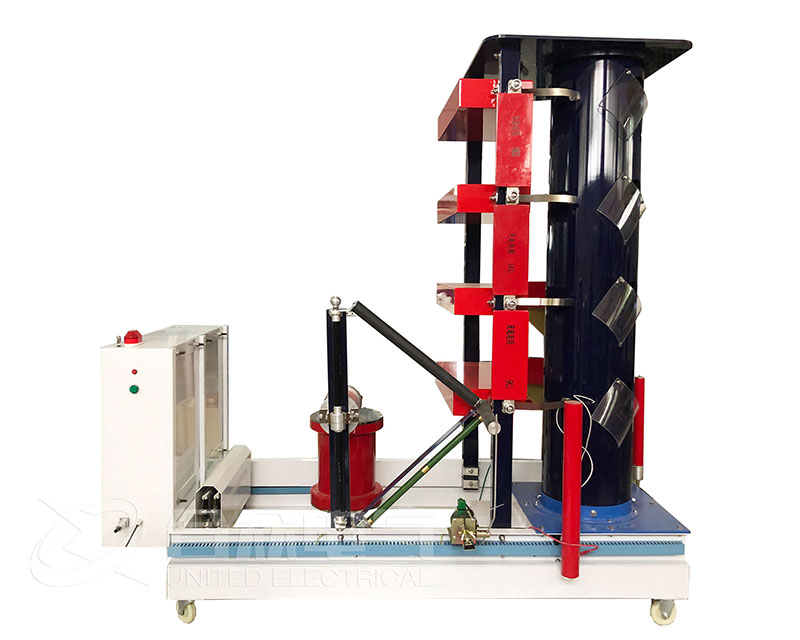

主體沖擊裝置車 |
1 |
臺 |
|
截波裝置車 |
1 |
臺 |
|

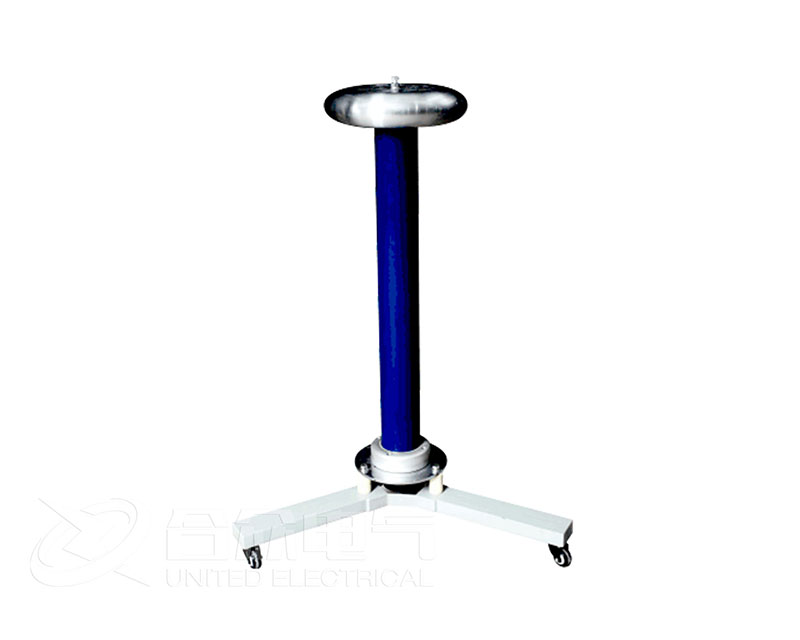

專用分壓器 |
1 |
臺 |
|
專用控制線 |
1 |
套 |
|
分壓器信號線 |
2 |
根 |
|
說明書 |
1 |
本 |
|

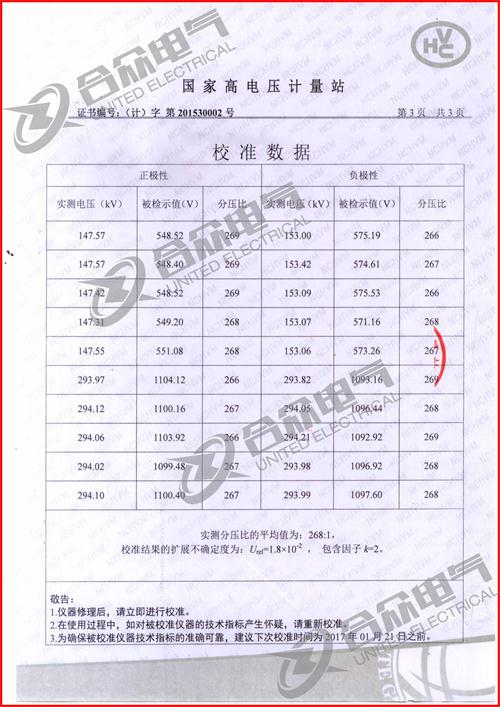

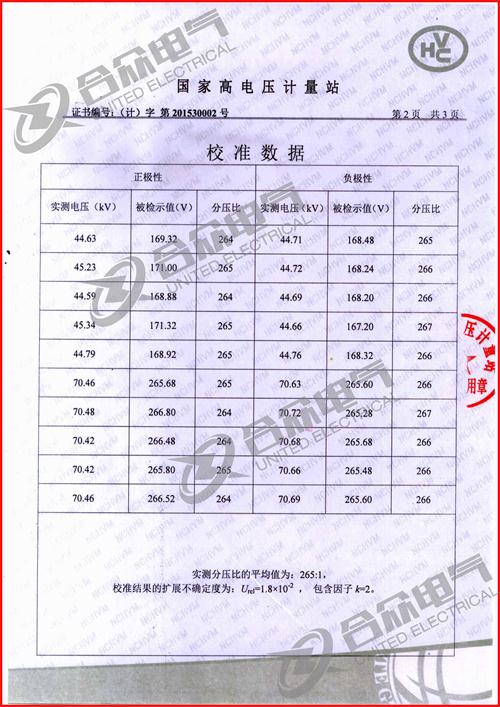

檢驗報告 |
1 |
份 |
|
合格證 |
1 |
張 |
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
