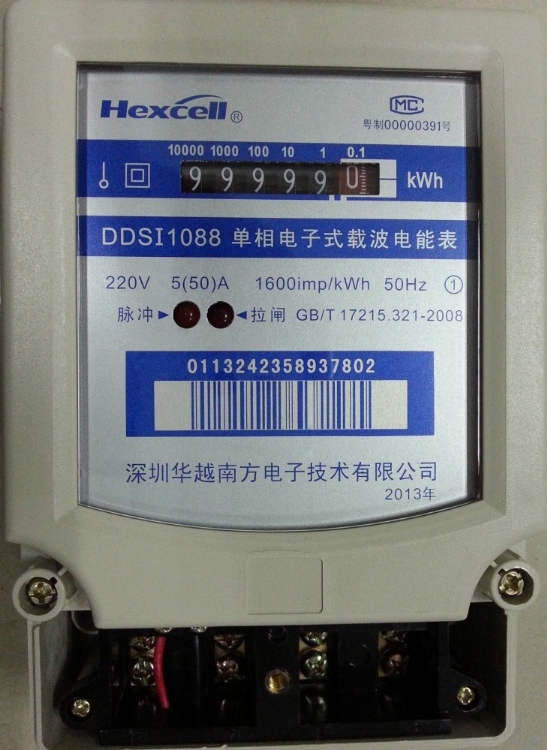

一臺型號為DGDN-T三相電能表校驗裝置，校驗時脈沖輸出端雖然有低頻脈沖輸出，但此脈沖觸發不了PS42A誤差計算器，致使誤差計算器沒有脈沖顯示，因此無法使該儀器計算誤差。

一、電能表校驗裝置故障分析及檢修方法

此故障很少發生，因為在正常的情況下此型號或此系列裝置的低頻脈沖都能被誤差計算器接收。我們用示波器進行脈沖波形顯示，觀察其波形幅值的變化情況，結果發現測得的波形幅值不大(1V左右)，而一般誤差計算器的觸發脈沖幅值在2～4.5V之間，顯然不能正常接收此脈沖信號。

決定被測裝置脈沖幅值的關鍵元件是光電耦合器。此三相電能表校驗裝置采用型號為4N25(有的設備采用的是TIL113)光電耦合集成電路。如果它的靈敏度不好或放大倍數不夠，就會導致此故障的發生。

1、電能表校驗裝置故障排除

首先將電能表校驗裝置的上蓋打開，然后將標準表的表蓋打開，在脈沖輸出部分找到兩個光電耦合集成電路4N25片子，將其換上同型號的片子，再用示波器進行測試，其波形的幅值明顯增大，最后接上誤差計算器，脈沖顯示一切正常。

2、電能表校驗裝置類似故障分析和處理

(1) 三相電能表校驗裝置故障現象

用一臺CL311三相多功能標準表作標準，測一臺ST—9020單相電能表檢定裝置，結果發生類似故障現象，標準表接收不到脈沖，但利用PS42A誤差計算器作為誤差顯示卻工作正常。

(2) 故障測試與分析

為了弄清故障原因，首先用示波器測量被測裝置的低頻脈沖輸出，其脈沖幅值為2.5V。然后將被測裝置的低頻脈沖輸出端與標準表的脈沖輸入端連接，被測脈沖幅值由2.5V下降到1V左右，大大地衰減了波形的幅值。前后測試數據表明，由于被測裝置的光電耦合器負載能力差，導致CL311標準表無法正常采樣。

(3) 電能表校驗裝置故障處理方法

為了增大被校裝置所輸出的低頻脈沖的幅值，將CL311三相標準表低頻脈沖輸入電路中的一個+5V電源和一個5kΩ的電阻R串聯后接到低頻脈沖輸入的正端，如附圖所示(此圖只改第一通道，其他通道如需改動以此類推。如需調節所輸入的低頻脈沖幅值，可通過改變5kΩ的電阻值來達到，該電阻值取值范圍一般在2.5kΩ～5kΩ之間)。然后將被測裝置的電壓和電流升到額定值(220V、5A)，再用示波器測量低頻脈沖的幅值，其幅值增加到2V左右，觀察CL311三相標準表的測量誤差顯示，工作正常。

另外，還需要說明的是，經過改變后的線路，對其他標準儀器、儀表所輸入的低頻脈沖毫無影響。這樣一來使CL311三相多功能標準表在原來使用的基礎上擴大了測量范圍，特別是為現場測試提供了方便，更多相關新聞?wù)堦P(guān)注m.ogen888.cn
